지난시간에 이어서 오늘은 수식유도를 수학적으로



유도하는 과정을 한번 진행해보도록 합시다.

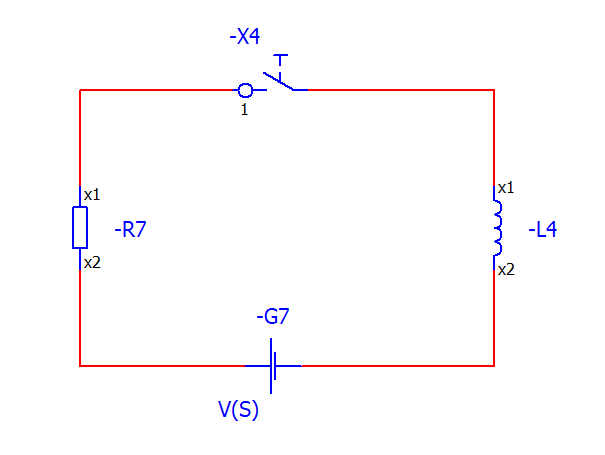

X4라는 스위치가 열린상태로 있다가.



외부의 힘을 받아서.



탁 닫혔을때, 과연 어떤 형태로 그래프가 그려질까?





우리가 궁금한건.



인덕터 전류 I가 시간에 따라서 어떻게 변화하느냐 입니다.



  우리는 이번엔. 지난시간과 다르게 수식유도를 진행할 예정입니다.



이유는. 미분방정식이라는게 굉장히 복잡하기 때문입니다.



그래서 우리는 경험에 근거한 추측성 사실을 바탕으로 결과를 미리 예측하고



그런 추측성 사실이 진짜인지 아닌지를 검증할 겁니다.






지난시간(RC 회로의 미분방정식 풀이 포스팅)엔



키르히호프 법칙을 사용하여 폐회로의 회로상태를 유도하였죠.



근데. 우리는



지난  RC회로의 미분방정식 풀이 포스팅에서



아래와 같은 결론을 얻었습니다.

RL회로도 RC회로와 같이 소자만 바뀌었을뿐이지



실제론 L이나 C나 그 수식이 비슷할거라 추측할수 있는데요.



그렇다면 문제가 더 쉽게 풀리지 않을까?





생각해볼 수 있죠.



수학적인 테크닉을 가지고 말이죠.



위 수식을 잘 나눠보면





자연로그 e에 관련된 지수함수로



응답이



나타나는 1부분과



시간과 관련없이 전압원에서 정전압을 출력하는



V(s)로 나뉜다는 사실을 알 수 있죠.



즉,



RC 회로의 시간에 따른 전압은



시간에 따라 변화하는 1부분



시간에 따라 변화하지 않는 2부분



으로 나뉜다는 사실을 알 수 있습니다.



여기에서.



1부분은 자연응답 = 과도응답 이라고도함.



2부분은 강제응답 = 정상응답 이라고도함.



이라고 명칭되어 사용 됩니다.

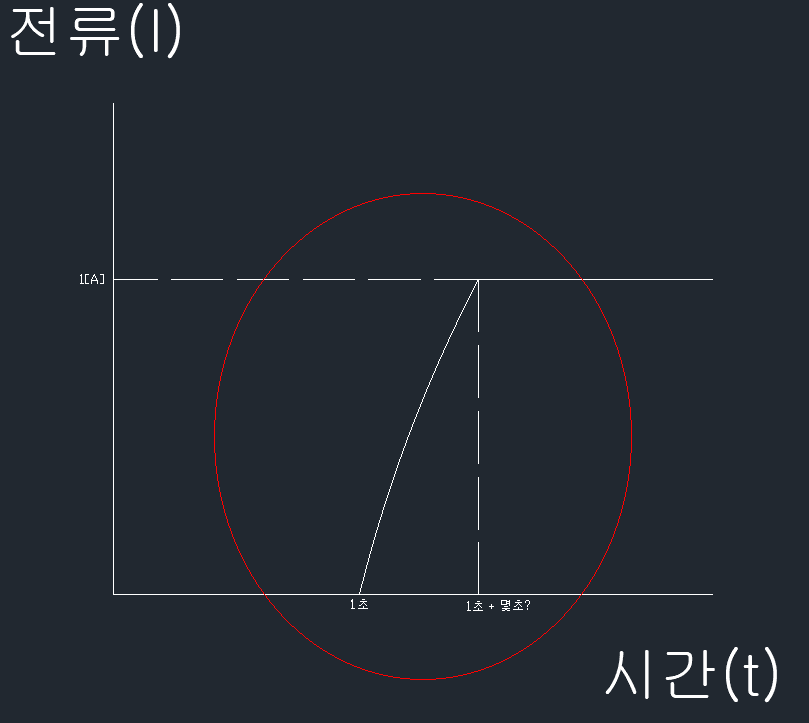

그림에서 보면 바로



곡선구간이 나타나는 저부분이

이 성분인거고.



그리고 직선구간이 나타나는 저부분이



이 성분인거죠.



우리는 RL 회로의 미분방정식 풀이를 하지 않았지만.



RL 회로도 RC회로와 비슷한 .



에너지 저장 소자라는 사실을 알고 있으며,



이로 미루어보면 분명 RL회로도 지수함수 형태의 그래프를 띈다고



추측할 수 있습니다.



우선은 지수함수 형태의 그래프를 띄는지 안띄는지는 수식을 유도하고



차후 검증하면 되는것이고.



우선은 지수함수로써



인덕터 전류 I 가 어떻게 변화하는지 알아보도록 하죠.




우린 인덕터 전류가 궁금하다 하였었죠.



인덕터 전류는 수식유도는 잘모르겠고



우선은 결론을 먼저 짓고 시작할게요.



이 수식도 자세히보면,



시간에 따라 전류가 변화하는 i(t) 부분과



시간에 따라 전류가 변화하지 않는 i(steady) = i(sy) 부분으로



나뉜다는 걸 미리 결론으로 깔고 들어가자는 겁니다.



그리고 RC회로를 유도하면서 우리는 경험치를 높일 수 있었습니다.



과도응답은. 지수함수 형태로 감쇄한다는 사실을 알았죠.



그래서 우리는 아래 사실을 도출할 수 있습니다.



i(t)가 어떻게 생겨먹었는진 모르겠는데



일단 이렇게 정의할 순 있겠다.



고 생각하고 문제를 접근하는 겁니다.



아니 A는 뭐고 지수함수에 저딴 형태는 어떻게



알 수 있는거냐고 따질 수 있겠죠?



그야 과거에도 그랬으니까.



이번에도 추측할 수 있는 것(맞는지 틀린진 모름)이죠.



과도상태라는 것이 자연로그 함수로 표현되며



제곱 부분에 시간축은 -형태로 존재한다는 사실도 알고.



다만, RC와 RL과 다른부분은 시정수인



RC, L/R 부분인건데.



이거는 사실. 키르히호프 법칙을 실제 유도했을때나



확인할 수 있는 부분이긴 합니다.,



어쨋든. 결론을 먼저 지어놓고 역으로 맞는지 검증하기로 했으니까.



한번보죠.



지금 우선 과도응답 부분은 정리가 됬군요.,

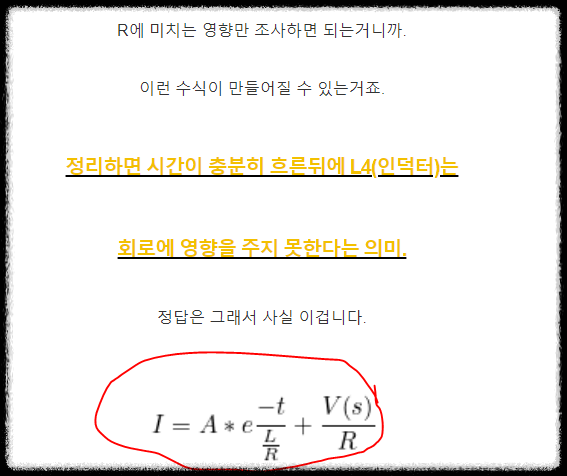

정상응답은 쉽습니다.





회로를 보면 전압원 V(s)가.



R에 미치는 영향만 조사하면 되는거니까.



이런 수식이 만들어질 수 있는거죠.



정리하면 시간이 충분히 흐른뒤에 L4(인덕터)는



회로에 영향을 주지 못한다는 의미.



정답은 그래서 사실 이겁니다.



A를 구하기 위해서는



t = 0을 대입했을때 상황을 따져보면됩니다.



t가 0이되면, R이나 L값에 상관없이



자연로그 함수는 1이 될 것이고요.



수식은 이렇게 정리될 겁니다.



V(s)는 전압원이니까 상수



R도 상수



I = 초기에 인덕터에 흐르는 전류



가 되겠죠.




자. 사실 이 수식유도는



완전 개판 엉망입니다.



저는 대학생때 이러한 수식유도가 너무 화가났습니다.



결론을 알고서 답을 내리면 이건 논리 비약을 넘어서



호기심 가득한 학생의



배움을 우롱하는 행위 아닌가?



지금 생각해보면 이런 논리적인 비약이 너무자주. 매우많이 일어나서



안그래도 어려운 전기공학을 더 어렵게 느껴



모든 수식과 논리를 이해없이 중간, 기말을 잘보기위해 단순 암기만 했었다는



사실이 화가납니다.





사실 이러한 수식을 보고 이렇게까지 생각하는 사람은



저뿐이었는지도 모르겠습니다.



엔지니어는 창의적으로 생각할 수 있어야 합니다.



사실 저는 물류자동화 설계엔지니어로 약 6년간 일하면서



느끼건데.



지금 배우고있는



이런 수식유도 따위는 중요하지 않습니다.



누군가 훌륭한 툴을 이미 만들어놨고 난 그걸 몇번의 마우스



클릭으로 해결할 수 있는 틀이 이미 갖춰졌거든요.



그런데. 그러한 엔지니어들도



어떠한 문제를 해결하는 과정에서는 적당한 논리가 필요합니다.



논리라는 것은 기초에 근거해 쌓일 수 있는것이라 믿습니다.



헌데 대학의 교과서가



이런식으로 써져있는게 저는 너무 화가났습니다.



기초가 아니라. 그냥 책에 똑같은 수식유도 하기 귀찮아서 대충 넘어가는 걸로



보였달까요?






어쨋든. 저는 여러분이 배웠던 키르히호프 법칙 고대로 써서 수식



유도해보겠습니다.





위 수식에 키르히호프 법칙을 적용하면



아래와 같이 수식을 유도할 수 있습니다,



이 수식을 이렇게 표현해볼까요?

다시한번 정리해보겠습니다.





양변을 시간으로 적분해보겠습니다





di라고 써져있는



적분인자 역시. 시간에 따른 변수임을 상기하면서



다시 정리하면.



또한 번 정리하면...



ln의 차는 수식 나눗셈으로 표현될 수 있죠?(공학수학 참고)



이 수식에서 양변에 e인 자연로그를 취해봅시다.



그럼 결과는.



이수식 어디서 많이 보지 않았나 싶네요.



일단 분모를 삭제해봅시다.



여기서 수식을 i에 대해서 정리하면.



위에 내용참고.



우리가 처음에 정리했던 수식과 동일한 수식이 되는겁니다.







사실 제가



수학을 그닥 잘하는 편도 아니고.



공부한지도 너무 오래되서.



수식정리는 애를 참많이 먹네요






이로써.



모든 회로이론의 포스팅을 마무리 하겠습니다.



원래는 조금더 회로이론 관련 포스티을 진행할까 했는데.



이제 전공 초기 과목을 마치고. 상위 과목으로 넘어가도 될 듯 합니다.







지금까지의 긴 공부 여정에 따라와주셔서 감사합니다.



아직 확실히 커리가 정해지지 않았지만



다음에는



제어공학이나 전기기기를



포스팅으로 소개할 예정입니다.

반응형
블로그 이미지

Lubly0104

전기설계 엔지니어가 알려주는 찐전기

,
반응형

지난 시간에 설명한 글을 보니



그래프를 잘못 첨부해놨더라고요.



원래는 시간 전압 그래프를 표현하여야 하는데



시간 전류로 표현되어 있어 이를 수정하였습니다(23.04.23)






사실 RL회로는 RC회로와 너무 비슷한 구성이므로



세세하게 지난번과 같이 설명할 필요는 없겠습니다.



그저 이번 회로는 어떤 부분을 중점적으로 보아야 하는지를 말씀드리는 선에서



포스팅 마치겠습니다.



RL회로 미분방정식 풀이 & RL회로 미분방정식 관련



디테일한 내용들은 다음 포스팅에서 진행하는걸로 하죠.

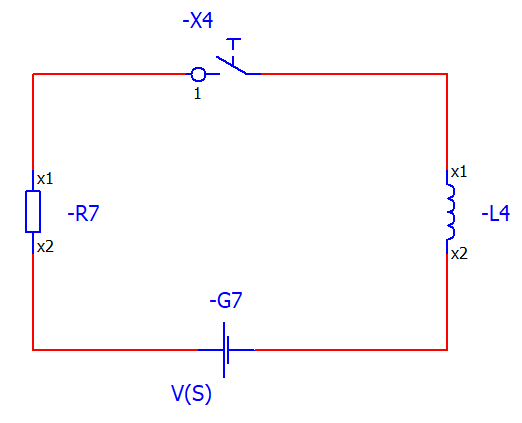

RL 회로는 이렇게 생겼습니다.



이 역시도 RC회로와 마찬가지로. 원래는



끊어져있던 회로가 타이머라든가 릴레이와 같은



제어소자에 의해





X4 스위치가 갑자기 탁하고 붙게 되면서



회로가 구성되게 되는데요.



이떄, G7이라는 건전지를 통해서



저항과 인덕터에 전류를 주게되면 어떤 특징이



생기는지 궁금했던 겁니다.



이러한 특성을 개략적으로 흐름을 이해하는게



오늘 공부하는 목표입니다.





이미, RC 회로에서 그 개략적인 회로 구성을 설명해드렸었는데



회로상 소자만 커패시터에서 인덕터로 바뀐 모습입니다.



처음에는 스위치 X4가 개방되어있어 L에 어떠한 전류도 흐르지 않다가



X4가 일정시간이 되면 갑자기 탁 하고 닫히면서,



G7 전압원이 R7 저항을 거쳐 L4 인덕터에 전류를 주게 됩니다.



그랬던 결과가 뭐였죠?



제가 비트코인 차트 얘기하면서



세부 그래프를 확대하면 어떤 모양이 된다고 설명드렸었죠???





네. 실제 회로는 스위치를 갑자기 닫았더라도



갑자기 값이 1이 되지 않고 천천히 올라가는 형상을 띄다가



비로소 1이 된다고 하였었죠.



1이 되기전 아주짧은 그시간을 과도상태라 하고



1이 되고난 이후의 상태를 정상상태라고 합니다.



말로는 이해가 어려우니 아래 그림을 봅시다

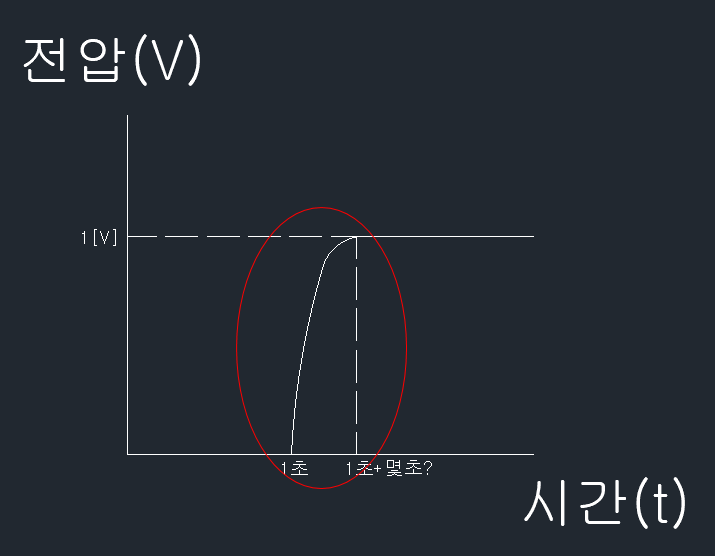

2회전 포스팅에서



RC회로의 계단응답 특성은 아래와 같이 나타난다고



설명드린바 있습니다.



여기서 우리는 전압이 1[V]에 다다르기 이전까지



즉, 1초에서 1초+몇초? 까지 과도상태라고 표현하고



1초+몇초 이후를 정상상태라고 표현합니다.



그럼....

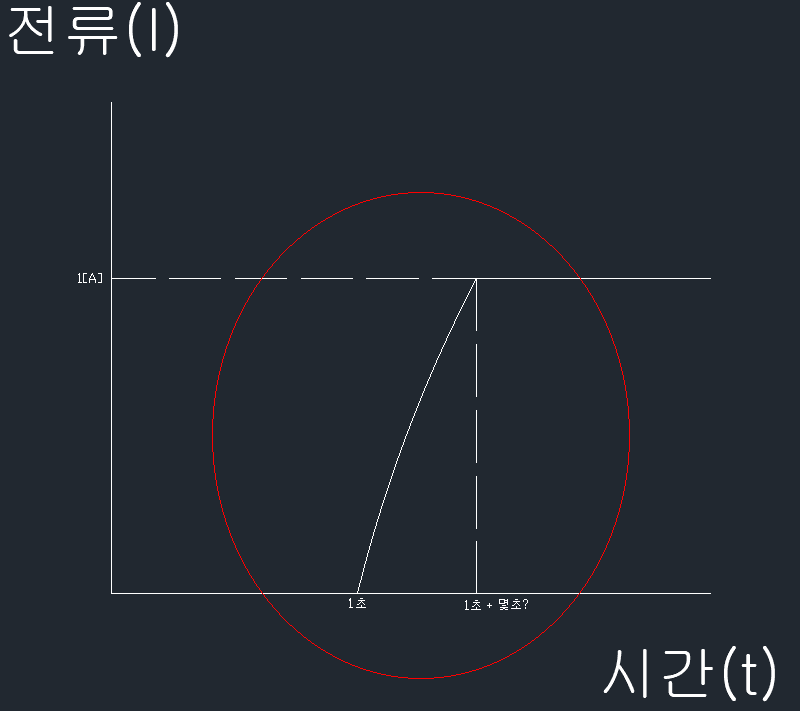

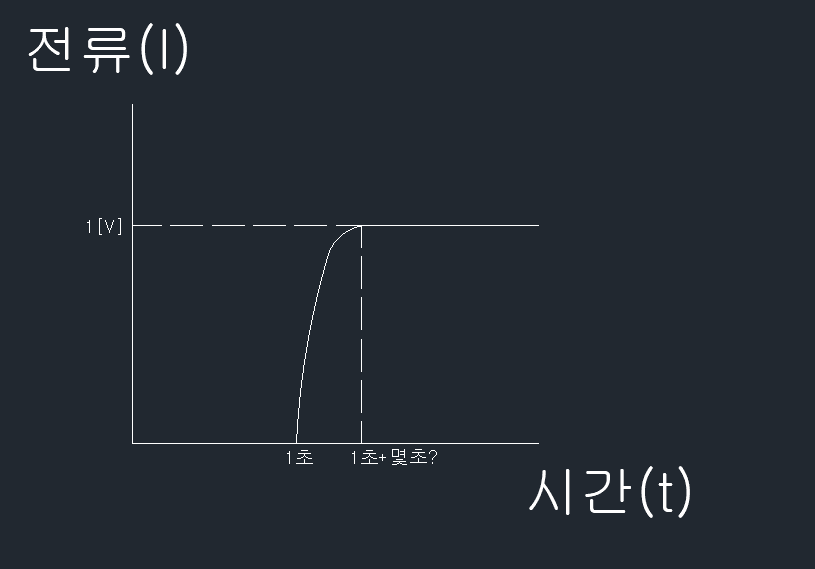

오늘 배울 회로의 시간 전류 그래프를 그려보겠습니다.





형상은 똑같습니다. 더 설명할게 없어요.



그럼.



RL은 뭐가다를까요?



차이점을 보아하니



Y축의 주체가 전압에서 전류로 바뀌었다는게



다른거 같습니다.

아...



뭔가 깨달은거 같습니다.



RC와 RL의 차이점은



전압이 주인공이냐



전류가 주인공이냐



의 차이이구나



이전에 공부했던것과 결부지어보면



커패시터는 전압이 갑자기 변하지 않는다고 하였고



인덕터는 전류가 갑자기 변하지 않는다고 하였습니다.



즉, 우리는 이번차수에서도



주제가 다르지만



커패시터와 인덕터의 특성을



다시한번 이해할 수 있는겁니다.



분명 R이라는 또다른 소자. 스위치 및 전압원이 있음에도 불구하고



고유한 수동소자의 성질은 그대로 회로에 남아있습니다.



향후. 여러분이 전장설계 엔지니어로 근무하시든



아니면 유관분야에 근무하시든



이러한 기초소자의 기본적인 특성을 이해하면



실무에 도움이 되는 경우가 많습니다.





지금 배운것과



내용은 다르지만 아래 내용은



실무에서 사용하는 내용입니다.

이러한 회로는 여러분이 학교외 회사에서



자세한 원리를 알려주지 않습니다.



다만, 여러분이 공부했던 지식을 바탕으로



'이 회로는 어떻게 작동하는구나'를 이해하고 쓰느냐



아니냐의 차이입니다.





폭넓게 내용을 이해하고 있는 엔지니어는



제품의 메이커보다 자세히 알 수는 없지만



어떠한 제품을 만들때 발생하는 오류를 더 쉽게 파악할 수 있습니다.

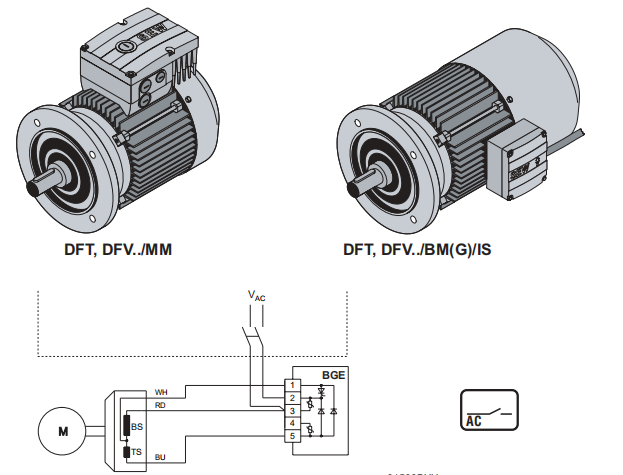

위 회로는 SEW라는 회사의 정류기 회로인데.



결선작업자가 실수해서 정류기가 터졌다고 생각해봅시다.



내부 회로를 모르는 사람은 새로운 물건을 교체하겠지만



세부 소자를 어느정도 이해하고 있는 사람은 적어도



테스터기로 저항을 찍어볼겁니다.



RD, WH 를 테스터기로 찍었더니



저항이 무한대가 나오면 BS코일이 단선됬구나 알 수 있고,



전압 또한 다이오드에 순방향으로 걸렸는지 역방향으로 걸렸는지까지



위 회로를 보고 추적할 수 있습니다.






 RL 회로를 설명하다 뜬금없이 이얘기를 설명하는 이유가 머냐구요



자. 어느새 길고 길었던 회로이론 포스팅이



앞으로 몇개의 포스팅만 더하면



마무리가 되는거 같아요



여러분의 머리속에는 어떠한 내용이 남았나요?



포스팅이 거의 끝나가는 시점에



여러분의 머리속이 꽉 채워졌길 바라며



이번포스팅 마치고 다음 포스팅에 미분방정식 풀이를 진행하겠습니다.

반응형
블로그 이미지

Lubly0104

전기설계 엔지니어가 알려주는 찐전기

,
반응형

자.



지난시간에 RC회로의 계단 응답을 배우는 목적과 개요를



설명드렸습니다.



오늘 알아볼건. 수식 유도입니다.



수식유도라고해서 지레 겁먹을 필요 없습니다.



어차피 수식은 자연 현상을 이해하는 도구중 하나일뿐.



사람은 직관을 가지고 있기 때문에.



어떤 방법이건 전기라는 자연현상을 이해하기만하면 됩니다.



어차피 자연은 100% 이상적인 학문이 아닙니다.



가벼운 마음으로 읽고 따라와주세요.

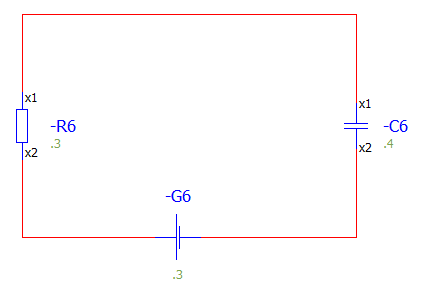

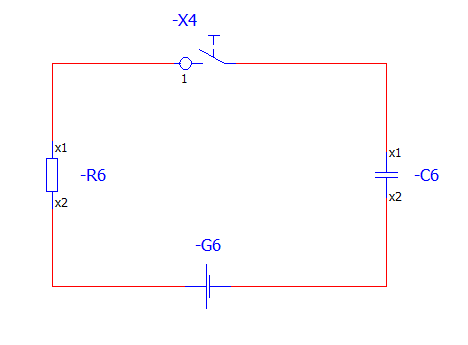

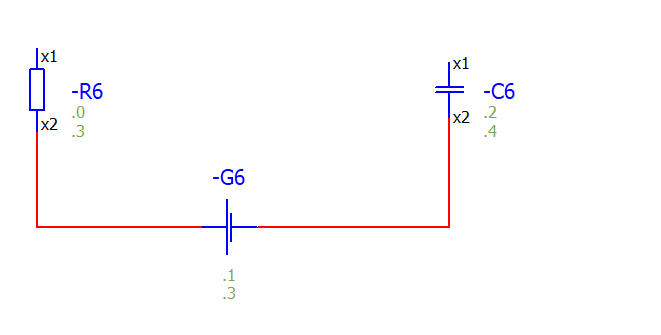

지난 시간에 배웠던 RC 회로였습니다.



내용을 다시 리마인드해보면.



G6이라는 전원이



R6를 통해 C6로 전원을 인가해주는데



 1초 후 X4 스위치가 갑자기 연결된 경우



어떤일이 벌어질까?



지난시간에 화두를 던지고 갔던 내용입니다.



자 오늘은 수학적인 방법으로 이러한 전류전압 특성을 알고싶기에



다소 어려울 수 있지만 수식을 끌고오도록 하겠습니다.



최대한 쉽게 쉽게 설명할테니.



포기하지말고 따라와 주세요.



우선 X4 스위치가 열려있는 시간 시간.



그러니까 0~1초까지는



CASE 0~1초



이 회로는 사실상





해석하는 의미가 없습니다.



도선이 끊어져있기 때문이죠.



전류가 흐르지 않는 회로는 그닥 의미가 없습니다.



공학적으로 이용할 가치도 없고요.



해서 우리는 지난시간에 배웠던 그림에서





CASE 2 1초 ~ 1+T 초(오늘의 주제)

그래프를 보니 뭔가 직선보다는 곡선에 가까워 미분이나 적분같은 수식이 따라오는 느낌이네요.



오늘 우리는 최종적으로 수식유도를 통해 T초가 몇초 인지를 알아낼겁니다.



그리고 제어공학에서는 이를 과도응답이라 합니다.



과도응답이라하면 쉽게 설명해서 정상상태가 되기 전까지 시간입니다.





예를들어 자동차의 제로백을 생각하면 쉽습니다.



나는 엑셀을 분명히 100km/h(정상상태) 에 다다를 수 있게끔



풀악셀을 밟았습니다.



근데 자동차는 밟는 순간 바로 100km/h에 도달하나요?





이는 차마다 다 다릅니다.



부가티같은 차는 성능이 좋아 확나가는 반면



제차는 한 10초? 12초??ㅎㅎㅎㅎ



걸린것 같아요.



여튼 중요한건 이겁니다.



내가 입력을 갑자기 인가하게 되면 짧은 시간동안.



저런 과도상태가 있고 그다음에 내가 원했던 정상상태가 온다는 것.



밑에서 수식으로 저 과도상태를 해석해볼게요.







CASE 2 1+T 초 이후

이때는 사실상



전원을 인가하고 있는 RC회로와 다름없습니다.







수식은 너무간단합니다.



G6에 발생되는 전압 + R6에서 소모하는 전압 + C6에 저장되는 전압 = 0



Q = C * V

V = I * R

키르히호프 법칙



이 세가지만 알면 전류전압 특성을 구할 수 있습니다.



이부분은 패스하도록 하겠습니다.




초기에(0초에서 1초사이 구간에) 커패시터에



이미 충전된 전압 V(1-)가  존재했다고 가정해봅시다



그리고 X4를 닫아 갑자기 전기가 통하게 되었더라도



커패시터는 갑자기 전압이 변화할 수 없으므로

(이해안가면 커패시터 포스팅 참고)



초기 충전된 전압이. 그대로 유지될 겁니다.



한마디로 스위치를 닫기전이던 닫고나서든



그사이에 아주 짧은시간 동안은 커패시터의 초기 충전된 전압이



회로에 영향을 미친다는 사실을 알 수 있습니다. 그게 아무리 미미하다고 하더라도요



우리는 따라서 스위치를 닫은 바로직후의 값인 V(-1)을 알 수 있습니다.



이 상태는 사람이 상상할 수 없을정도로 아주짧고 찰나의 순간



V(-1)은 바뀔겁니다.

우리는 위 수식을 키르히호프 전류법칙으로 풀 수 있을 것 같습니다.



Q = C * V라고 하였습니다.



여기서 양변을 시간으로 미분하면



라는 수식을 얻을 수 있죠.



이는 커패시터에 흐르는 전류를 나타낸 수식입니다.



그리고 또하나의 수식을 얻을 수 있죠.



뭐냐면.



커패시터에 초기에 충전된 전압 V(cap)과 전압원V(S)의 전위차에



의해 저항 R의 전류가 결정된다는 사실이죠.



수식으로 나타내면 이렇겠죠.





압니다. 여러분의 머리속



(아니 u(t)는 갑자기 어디서 튀어나온건데???)

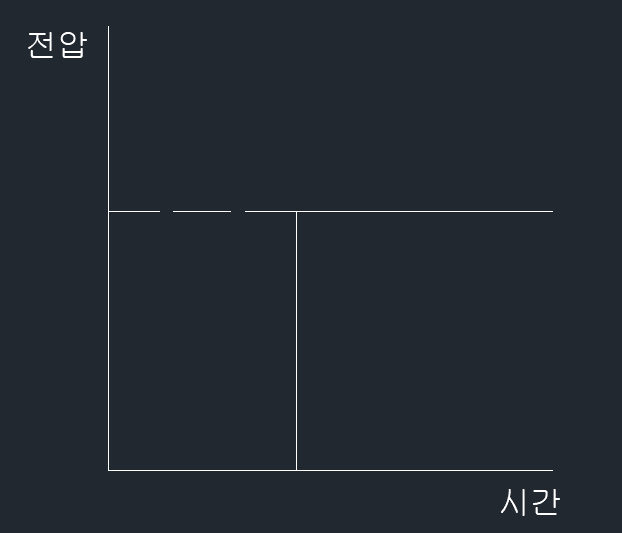

이게 u(t)의 함수모형입니다.



그래프에서 전압이 팍튀는 시간은 1초이고



전압도 1[v]입니다.



중요한건 단위라는 개념을 내포하므로 1이라는 숫자가 들어가있는



계단모습 그래프라 보시면됩니다.



이 그래프는 우리가 의미를 부여하기 위한 함수를 인위적으로 나타낸 것으로 보시면 되는데



얘는 과도기간이 없습니다.



과도기간이 없게끔 우리가 정의를 내린 함수거든요.



여튼.



일정시간동안 전압이 없다가 갑자기 팍하고 생기는.



수식에서 보면 V(-1)이라는 커패시터에 충전된 초기전압이



시간에 따라(스위칭 상태) 변화하므로 단위(1)계단응답이 곱해진거라 생각하시면 됩니다.



문제상 1초까지는 u(t) = 0이고 1초 이후부터는 1이겠죠.





....





여튼 수식을 정리해보면 이렇습니다.





양변을 c로 나누어 다시정리해볼까요







위 수식에서 - 부호를 없애기 위해서 +기호만 보이게끔



이항했습니다.

u(t)는 우리가 스위치를 닫은 그순간을 측정하는 것이기 때문에



1이 되는 것을 알 수 있고.



수식은 조금더 간단해집니다.



u(t)가 사라졌으니 정리를 다시해볼까요?



한번더 정리를 해야겠네요



V(cap)을 V로 치환하겠습니다.



자 여기서 우리는 양변을 그냥 적분해도 되지만.



그렇게되면 수식이 매우 복잡해져 해석이 어려우니.

(이미해봤음.)



약간 수학적인 테크닉을 사용할겁니다.



자연로그 ln을 끌고올건데요



먼저 위 수식을 이렇게 바꿔보겠습니다.



양변을 시간에 대해 적분 때리겠습니다.



여기서 중요한건 V(S)는 전압원이므로 상수. R, C도 상수



V는 시간에 따른 변수(커패시터 전압)이므로



이를 유념해 적분값을 계산해보겠습니다.



자연로그의 뺄셈은 나누기와 같다는 성질을 상기하여



정리해보죠



여기서 다시 시간에 대해 적분을 때립니다.



자연로그  ln을 지수함수 형태로 표현하면 ln이 사라진다는 것 쯤은 상식이니 패스하겠습니다.

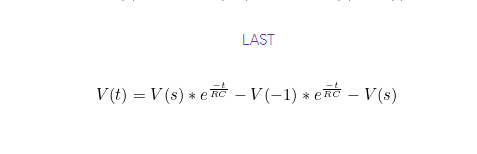

이 수식을 V(t)에 대해 정리하면 이런 수식이 나옵니다.



LAST





알았습니다.



왜 그래프가 둥글게 나타나는지.



자 우리는 위 수식에서 생각해볼 수 있어요.



 시간이 0초일때는 수식이



V(s) - V(-1) - V(s)



즉, 처음엔 커패시터에 충전된 전압밖에없다는걸...



그러다가. t가 RC를 곱한값과 같아지는 순간.



우리는 이 RC를 시정수라 표현하고



이값이 목표값을 0.632 만큼 도달하는데 걸리는 시간이라고 정의합니다.



이러한 수식을 찾았다면,



매틀랩이라는 훌륭한 도구를 활용하여 T값이 얼마인지 찾아낼 수 있습니다.



사람이 손으로 계산할 수 있찌만.



비효율적입니다.







이번포스팅은



겁나빡셌어요.



일단 저는 수학을 잘하지 못하기때문에



진짜 고생많이했습니다.



도움이 되었으면 좋겠습니다.



긴글 읽어주셔서 고맙습니다.
